鎧裝偶材(鎧裝絲),******上稱為MI電纜，是制造鎧裝熱電偶的材料。分度號有K、E、N、T、J、S、R、B，外直徑從0.5-10.8，外套管材料有：321，SUS310（2520），SUS316，304，GH3030，INCONEL-600，***高使用溫度1300℃。
鎧裝偶材(鎧裝絲)的詳細介紹鎧裝偶材(鎧裝絲),******上又稱之為無機物絕緣熱電偶電纜，是由不銹鋼保護管(1)、氧化鎂絕緣粉(2)、熱電偶絲材(3)組合后經模具壓實的堅實整體，具有耐壓、抗震、可撓、小型化、熱響應時間快等優點，是制造鎧裝熱電偶的核心材料。
1.1 產品名稱，型號、分度號、外套管材料及使用溫度如表1—1所示

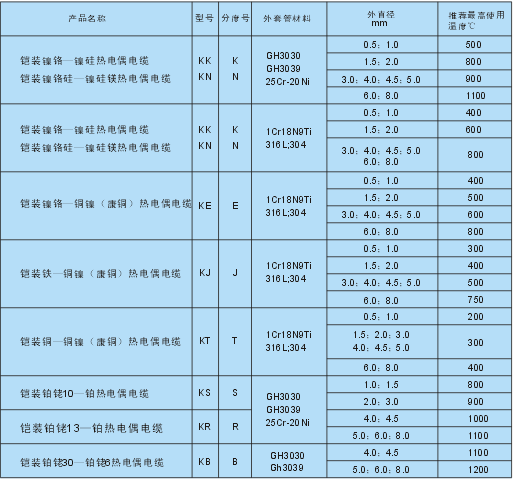

表1－1
注：經供需雙方協商可以提供其他材質和外直徑的產品
1.2 產品標準
1.2.1 廉金屬鎧裝熱電偶電纜執行JB/T 8205－1999和GB/T 18404－2001
1.2.2 貴金屬鎧裝熱電偶電纜執行JB/T 8909－1999
1.2.3 鎧裝鉑銠30－鉑銠6熱電偶電纜執行 QB/T 2405—2004

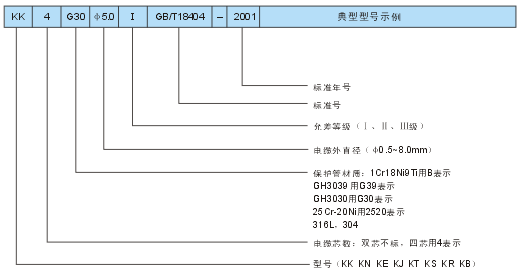

1.3 鎧裝熱電偶電纜型號標注方法：
1-2
1.4 產品尺寸及允許偏差應符合表1—2的規定

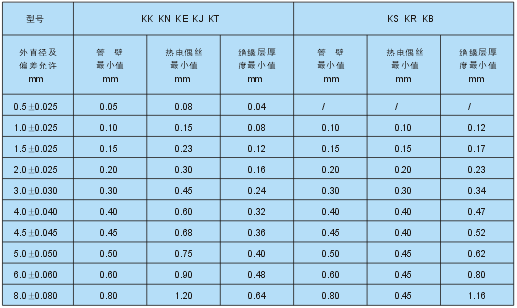

表1-2
注：對于多芯或單芯鎧裝熱電偶電纜的管壁、熱電偶絲直徑和絕緣層厚度允許作少許調整.
1.5 熱電特性及允差
由不同型號的鎧裝熱電偶電纜制成的鎧裝熱電偶，當參考端為0℃時，熱電動勢應符合GB/T16839.1—1997《熱電偶第一部分：分度表》，不同等級的允差應符合表1—3規定。

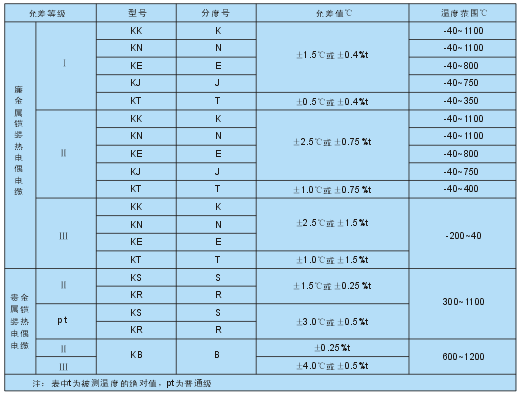

表1—3
1.6 絕緣電阻
絕緣電阻應在偶絲與偶絲之間和偶絲與外套管之間測量。外直徑≤1.5mm的電纜，所用電壓為75±25Vd.c，外直徑>1.5mm的電纜，所用電壓為500±50Vd.c。室溫每米絕緣電阻和高溫每米絕緣電阻應符合表1—4的規定。

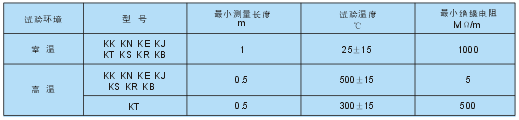

表1-4
我公司供貨的鎧裝熱電偶電纜均在200℃以上恒溫箱內經過充分的排潮，且兩端均用環氧樹封牢，能確保電纜的絕緣電阻符合表1—4的規定。
在用鎧裝熱電偶電纜制造鎧裝熱電偶時，一般都要剪切成多段，造成氧化鎂絕緣粉暴露在空氣中。而氧化鎂粉具有極強的吸濕性，這就勢必有空氣中的水分大量進入氧化鎂中，造成絕緣電阻下降，影響高溫測量的準確性，為此我們建議在制作鎧裝熱電偶的過程中，當熱端封焊完畢和冷端剝出測量絲以后，應將整支熱電偶置于200～250℃的恒溫箱中排潮12～24小時（一米以下長度的熱電偶電纜，溫度和時間可以相應減少一些），然后取出迅速用環氧樹脂密封。未用完的鎧裝熱電偶電纜也應立即用環氧樹脂密封，以備下次使用。
