- 商品名稱：Cr25Ni20材質 鎧裝絲材
- 添加時間：2013-10-15 08:34:30
- 電 話：0550-7516557
郵 箱：1163281615@qq.com
鎧裝熱電偶電纜，俗稱鎧裝絲，******上又稱之為無機物絕緣熱電偶電纜，是由不銹鋼保護管（1）、氧化鎂絕緣粉（2）、熱電偶絲材（3）組合后經模具壓實的堅實整體，具有耐壓、抗震、可撓、小型化、熱響應時間快等優點，是制造鎧裝熱電偶的核心材料。

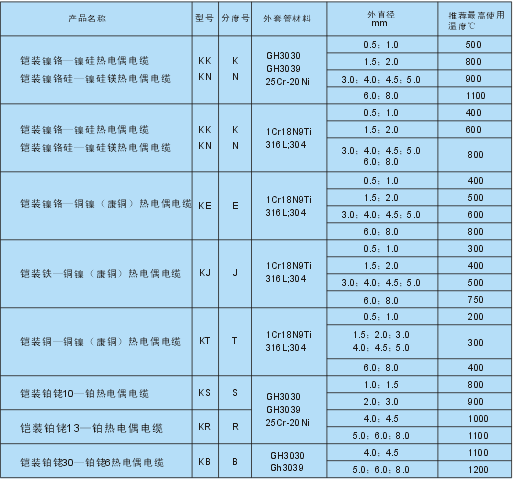

1.1 產品名稱，型號、分度號、外套管材料及使用溫度如表1—1所示
表1－1
注：經供需雙方協商可以提供其他材質和外直徑的產品
1.2 產品標準
1.2.1 廉金屬鎧裝熱電偶電纜執行JB/T 8205－1999和GB/T 18404－2001
1.2.2 貴金屬鎧裝熱電偶電纜執行JB/T 8909－1999
1.2.3 鎧裝鉑銠30－鉑銠6熱電偶電纜執行 QB/T 2405—2004

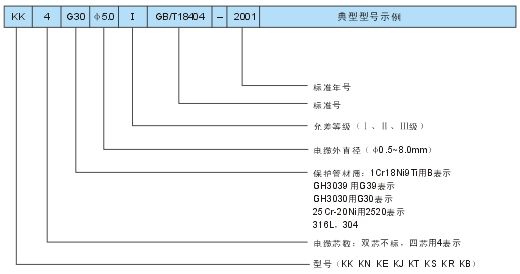

1.3 鎧裝熱電偶電纜型號標注方法：

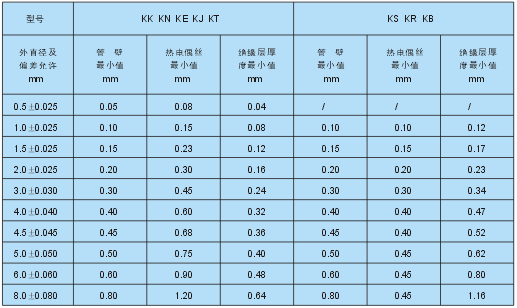

1.4 產品尺寸及允許偏差應符合表1—2的規定
表1-2
注：對于多芯或單芯鎧裝熱電偶電纜的管壁、熱電偶絲直徑和絕緣層厚度允許作少許調整.
1.5 熱電特性及允差

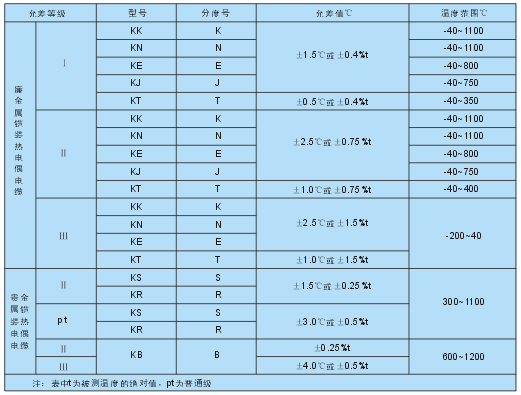

由不同型號的鎧裝熱電偶電纜制成的鎧裝熱電偶，當參考端為0℃時，熱電動勢應符合GB/T16839.1—1997《熱電偶第一部分：分度表》，不同等級的允差應符合表1—3規定。
表1—3
1.6 絕緣電阻

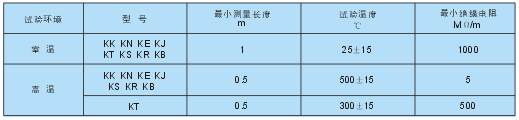

絕緣電阻應在偶絲與偶絲之間和偶絲與外套管之間測量。外直徑≤1.5mm的電纜，所用電壓為75±25Vd.c，外直徑>1.5mm的電纜，所用電壓為500±50Vd.c。室溫每米絕緣電阻和高溫每米絕緣電阻應符合表1—4的規定。
表1-4
