- 商品名稱：帶溫度變送器鎧裝熱電偶
- 添加時間：2013-08-21 15:42:34
- 電 話：0550-7516557
郵 箱：1163281615@qq.com
介紹：
產品名稱：帶溫度變送器鎧裝熱電偶 所屬欄目：鎧裝熱電偶
供應廠商：天長市宇杰儀表有限公司
產品描述

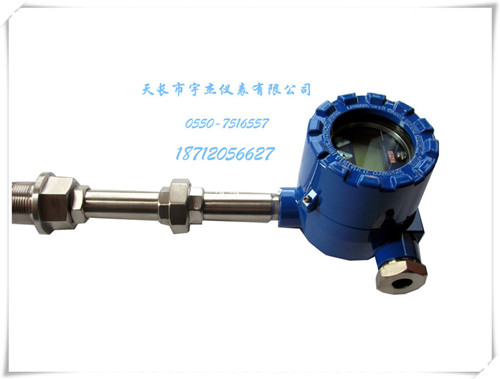

帶溫度變送器鎧裝熱電偶
又稱帶溫度變送器熱電偶，是指在熱電偶的防水或隔爆接線盒內裝入放大變送模塊（即溫度變送器），與傳感器連接形成一體化，輸出標準4-20mA電流信號或也可以輸出0-5V或1-5V的電壓信號。通常和顯示儀表、記錄儀表、電子計算機等配套用，直接測量各種生產過程中的0度-1300度范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
帶溫度變送器鎧裝熱電偶
產品特點
帶溫度變送器鎧裝熱電偶
二線制輸出4~20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；測量范圍大；冷端溫度自動補償，非線性校正電路。
帶溫度變送器鎧裝熱電偶
工作原理
帶溫度變送器鎧裝熱電偶
在工作狀態下所測得的熱電勢的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4~20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
帶溫度變送器鎧裝熱電偶
產品執行標準
IEC584 IEC751
JB/T7391-1994
帶溫度變送器鎧裝熱電偶
產品特性
輸出信號：4~20mA，負載電阻250 1/2、傳輸導線電阻100 1/2
輸出方法：二線制
允差等級：0.10.20.5
供電電源：24V.DC±10%
防護等級：IP65
絕緣電阻： 儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2
熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示，當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間；
帶溫度變送器鎧裝熱電偶
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
■ 接線方式：如下圖
測量范圍及溫差
型號
分度號 測量范圍℃ 精度等級 允差值
WZPKB Pt100 -200℃—+500℃ A級 ±(0.15+0.002|t|)
B級 ±(0.30+0.005|t|)
WZCKB Cu50
Cu100 -50℃—+100℃ - ±(0.30+0.005|t|)
型號
分度號 允差等級
Ⅰ Ⅱ
允差值 測量范圍℃ 允差值 測量范圍℃
WRNKB K ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~1000 ±0.0075ltl 333~1200
WRMKB N ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~1000 ±0.0075ltl 333~1200
WREKB E ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~800 ±0.004ltl 333~900
WRFKB J ±1.5℃ -40~+375 ±2.5℃ -40~+333
±0.004ltl 375~750 ±0.004ltl 333~750
WRCKB T ±0.5℃ -40~+125 ±1℃ -40~+133
±0.004ltl 125~350 ±0.0075ltl 133~350
