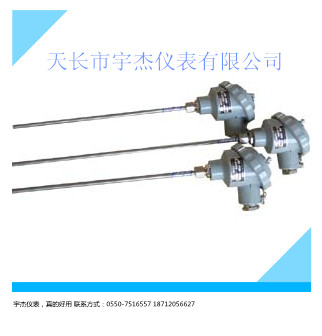

- 商品名稱：鎧裝熱電阻
- 添加時間：2013-04-22 08:55:50
- 電 話：0550-7516557
郵 箱：1163281615@qq.com
介紹：
鎧裝熱電阻 概述
鎧裝鉑電阻作為一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有******的電輸出特性，可為顯示儀、記錄儀、調節器、 掃描器、數據記錄儀以及電腦提供準確的輸入值。
鎧裝電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成。
特點
?熱響應時間少，減小動態誤差；
?直徑小，長度不受限制；
?測量精度高；
?進口薄膜電阻元件，性能可靠穩定；
工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
主要技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
偶絲直徑材料
引線形式 套管外徑φ
套管材質
單支式
φ2 1Cr18Ni9Ti
φ3
φ4
φ5
φ6
φ8
雙支式 φ3
φ4
φ5
φ6
φ8
測量范圍及允差
型 號 分 度 號 測溫范圍°C 精度等級 允 差
WZPK Pt100 -200??-+500 A級 ±（0.15+0.002 ltl）
WZPK Pt100 -200??-+500 B級 ±（0.30+0.005ltl）
熱響應時間
套管直徑 熱響應時間
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15
測量端結構形式
型號命名方式
